Wall Plates para Audio y Vídeo - Serie WPG de Soft-Tecno
SERVICIOS TÉCNICOS DE INTEGRACIÓN produce las Placas de Pared o Wall Plates Soft-Tecno, específicamente diseñados para montaje en cajas eléctricas de tamaño estándar de "1 gang". La serie WPG incorpora varios modelos con las configuraciones más populares de audio y vídeo utilizadas a nivel residencial y comercial.
Los Wall Plates Soft -Tecno son construidos en metal rígido con excelentes acabados en película de policarbonato.
Características comunes:
- Ensamblados con conectores sin ningún tipo de procesamiento de la señal
- Señales aisladas eléctricamente del chasis
- Acabados elegantes
- Requieren tapa (Face Plate) Decora®
- Opcional: adaptador para montaje en drywall y superficies planas
- Se pueden instalar agrupados en cajas de 2, 3, 4 o más "gangs" con una sola tapa (un solo Face Plate)
A continuación podrá ver las características y fotos de cada producto. Si desea ver las fotos ampliadas, solo tiene que pulsar sobre ellas. Para volver presione la tecla Esc en su teclado o pulse fuera de la foto o presione sobre la X debajo de cada foto.
WPG 1501
Wall Plate con una entrada balanceada para micrófono
- Un conector XLR*
*Modelos disponibles:
-
-
WPG 1501 F
(un conector XLR hembra)
-
-
WPG 1501 M
(un conector XLR macho)
WPG 1502
Wall Plate con dos entradas balanceadas para micrófono
- Dos conectores XLR*
*Modelos disponibles:
-
-
WPG 1502 F
(dos conectores XLR hembra)
-
-
WPG 1502 M
(dos conectores XLR macho)
-
-
WPG 1502 MF
(un conector XLR macho y un conector XLR hembra)
WPG 1503
Wall Plate con conectores para dos entradas de audio estéreo
- Cuatro conectores RCA hembra
-
-
WPG 1503
(frontal y posterior)

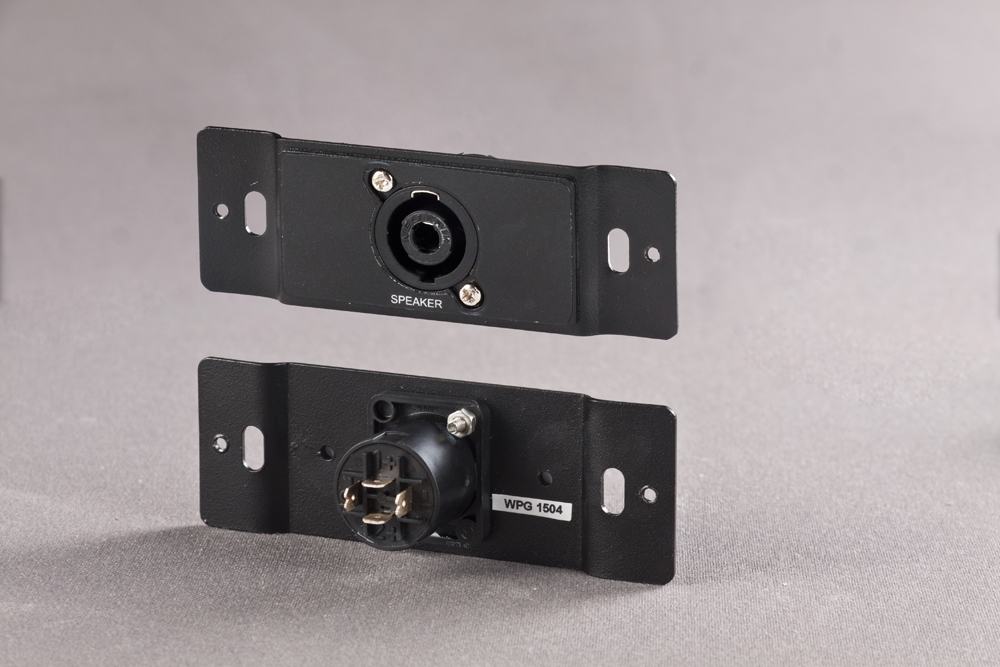

WPG 1504
Wall Plate con una salida para bocinas
- Un conector Speakon hembra
-
-
WPG 1504
(frontal y posterior)
WPG 1505
Wall Plate con dos salidas para bocinas
- Dos conectores Speakon hembra
-
-
WPG 1505
(frontal y posterior)
WPG 1506
Wall Plate con conectores para una entrada de audio estéreo
- Dos conectores RCA hembra
WPG 1601
Wall Plate con conectores para computador y audio estéreo
- Computador: conector hembra de 15 pines*
- Dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1601 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1601 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1602 PCB
Wall Plate con conectores para computador, vídeo compuesto y S-Video
- Computador: conector hembra de 15 pines a circuito impreso con entradas RGBHV
- Vídeo compuesto: un conector RCA hembra
- S-Video: un conector mini din de 4 pines a circuito impreso con entradas de luminancia y crominancia
-
-
WPG 1602 PCB
(frontal y posterior)
WPG 1603 PCB
Wall Plate con conectores para computador, vídeo compuesto, S-Video y audio estéreo
- Computador: conector hembra de 15 pines a circuito impreso con entradas RGBHV
- Vídeo compuesto: un conector RCA hembra
- S-Video: un conector mini din de 4 pines a circuito impreso con entradas de luminancia y crominancia
- Audio estéreo: dos conectores RCA hembra
-
-
WPG 1603 PCB
(frontal y posterior)
WPG 1604
Wall Plate con un conector para computador
- Un conector hembra de 15 pines*
*Modelos disponibles:
-
-
WPG 1604 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1604 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1605
Wall Plate con conectores para computador, vídeo y audio estéreo
- Computador: conector hembra de 15 pines*
- Vídeo: un conector RCA hembra
- Audio estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1605 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1605 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1606
Wall Plate con conectores para computador y vídeo
- Computador: conector hembra de 15 pines*
- Vídeo: un conector RCA hembra
*Modelos disponibles:
-
-
WPG 1606 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1606 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1607
Wall Plate con conectores para computador, audio estéreo y ethernet
- Computador: conector hembra de 15 pines*
- Audio estéreo: dos conectores RCA hembra
- Ethernet: un jack ethernet CAT6
*Modelos disponibles:
-
-
WPG 1607 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1607 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1608
Wall Plate con conectores para computador, vídeo y ethernet
- Computador: conector hembra de 15 pines*
- Audio estéreo: dos conectores RCA hembra
- Ethernet: un jack ethernet CAT6
*Modelos disponibles:
-
-
WPG 1608 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1608 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1609
Wall Plate con conectores para vídeo y una entrada de audio estéreo
- Vídeo: un conector RCA hembra
- Audio estéreo: dos conectores RCA hembra
-
-
WPG 1609
(frontal y posterior)
WPG 1610
Wall Plate con dos conectores para computador
- Dos conectores hembra de 15 pines*
*Modelos disponibles:
-
-
WPG 1610 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1610 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1611 PCB
Wall Plate con conectores para computador, S-Video y vídeo por componentes
- Computador: conector hembra de 15 pines a circuito impreso con entradas RGBHV
- S-Video: un conector mini din de 4 pines a circuito impreso con entradas de luminancia y crominancia
- Vídeo por componentes: tres conectores RCA hembra (RGB)
-
-
WPG 1611 PCB
(frontal y posterior)
WPG 1612
Wall Plate con conectores para computador (VGA) y audio estéreo
- Computador: conector hembra de 15 pines*.
- Audio estéreo: un conector hembra de 3.5 mm de 3 contactos (estéreo).
*Modelos disponibles:
-
-
WPW-1612-DB:
(con un conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPW-1612-PCB:
(con un conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1613
Wall Plate con conectores para computador (VGA),video compuesto y audio estéreo
- Computador: conector hembra de 15 pines*.
- Video compuesto: un conector RCA hembra
- Audio estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPW-1613-DB:
(con un conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPW-1613-PCB:
(con un conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1614
Wall Plate con dos conectores para computador (VGA) y dos conectores de audio estéreo
- Computador: dos conectores hembra de 15 pines*.
- Audio estéreo: dos conectores hembra de 3.5 mm de 3 contactos (estéreo)
*Modelos disponibles:
-
-
WPW-1614-DB:
(con dos conectores hembra de 15 pines a conectores hembra de 15 pines)
-
-
WPW-1614-PCB:
(con dos conectores hembra de 15 pines a circuitos impresos con entradas RGBHV)
WPG 1701
Wall Plate con un conector ethernet
- Un jack ethernet CAT6
-
-
WPG 1701
(frontal y posterior)
WPG 1702
Wall Plate con dos conectores ethernet
- Dos jacks ethernet CAT6
-
-
WPG 1702
(frontal y posterior)
WPG 1801
Wall Plate con un conector HDMI
- Un conector HDMI hembra*
*Modelos disponibles:
-
-
WPG 1801 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1801 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1802
Wall Plate con dos conectores HDMI
- Dos conectores HDMI hembra sin ángulo
-
-
WPG 1802
(frontal y posterior)
WPG 1803
Wall Plate con un conector HDMI
- Un conector HDMI hembra*
*Modelos disponibles:
-
-
WPG 1803 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1803 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1804
Wall Plate con dos conectores HDMI
- Dos conectores HDMI hembra*
*Modelos disponibles:
-
-
WPG 1804 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1804 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1805
Wall Plate con conectores HDMI y audio estéreo
- HDMI: un conector HDMI hembra sin ángulo
- Audio Estéreo: dos conectores RCA hembra
Modelos disponibles:
-
-
WPG 1805
(frontal y posterior)

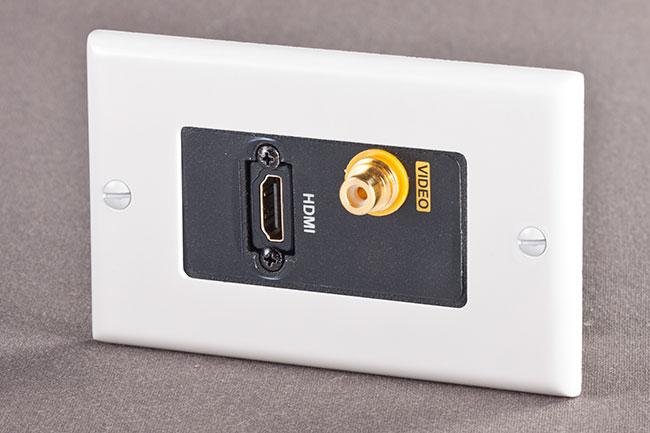

WPG 1806
Wall Plate con conectores HDMI y vídeo compuesto
- HDMI: un conector HDMI hembra sin ángulo
- Vídeo Compuesto: un conector RCA hembra
-
-
WPG 1806
(frontal y posterior)
WPG 1807
Wall Plate con conectores HDMI y audio estéreo
- HDMI: un conector HDMI hembra*
- Audio Estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1807 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1807 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1808
Wall Plate con conectores HDMI y vídeo compuesto
- HDMI: un conector HDMI hembra*
- Vídeo Compuesto: un conector RCA hembra
*Modelos disponibles:
-
-
WPG 1808 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1808 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)

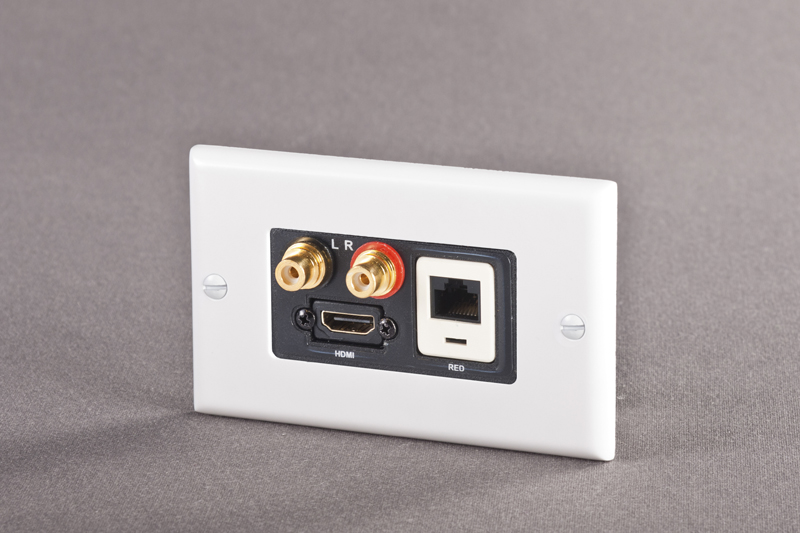

WPG 1809
Wall Plate con conectores HDMI, audio estéreo y Ethernet
- HDMI: un conector HDMI hembra sin ángulo
- Audio Estéreo: dos conectores RCA hembra
- Ethernet: un jack Ethernet CAT6
-
-
WPG 1809
(frontal y posterior)

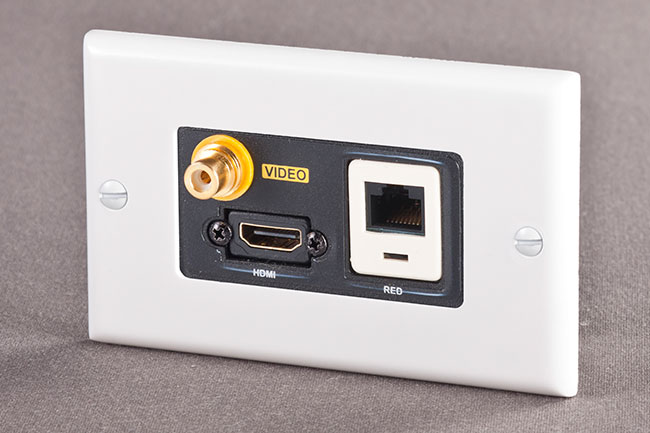

WPG 1810
Wall Plate con conectores HDMI, vídeo compuesto y Ethernet
- HDMI: un conector HDMI hembra sin ángulo
- Vídeo Compuesto: un conector RCA hembra
- Ethernet: un jack Ethernet CAT6
-
-
WPG 1810
(frontal y posterior)

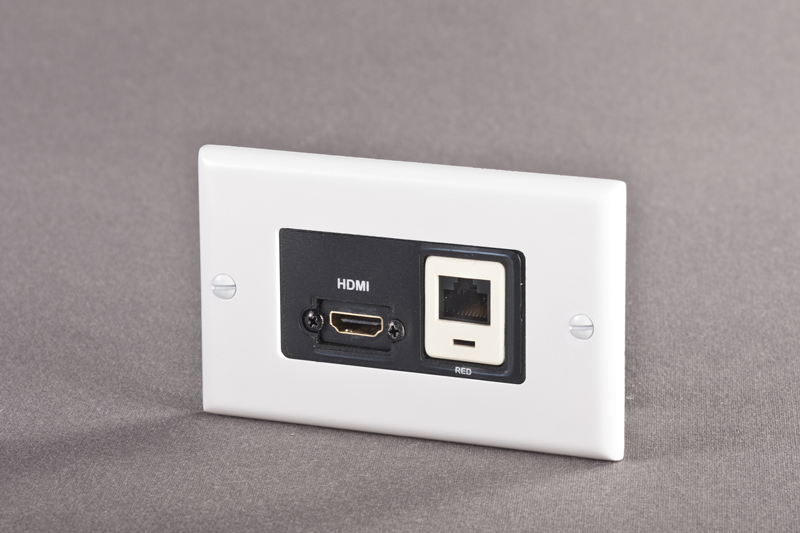

WPG 1811
Wall Plate con conectores HDMI y Ethernet
- HDMI: un conector HDMI hembra*
- Ethernet: un jack EThernet CAT6
*Modelos disponibles:
-
-
WPG 1811 NA
(conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1811 WA
(conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1812
Wall Plate con conectores para computador, HDMI, vídeo y audio estéreo
- Computador: conector hembra de 15 pines*
- HDMI: un conector HDMI hembra sin ángulo
- Vídeo: un conector RCA hembra
- Audio Estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1812 DB
(conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPG 1812 PCB
(conector hembra de 15 pines a circuito impreso con entradas RGB HV)
WPG 1813
Wall Plate con conectores para computador, HDMI y audio estéreo
- Computador: conector hembra de 15 pines*
- HDMI: un conector HDMI hembra*
- Audio Estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1813 DB NA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1813 DB WA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
-
-
WPG 1813 PCB NA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1813 PCB WA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1814
Wall Plate con conectores para computador, HDMI y vídeo
- Computador: conector hembra de 15 pines*
- HDMI: un conector HDMI hembra*
- Vídeo: un conector RCA hembra
*Modelos disponibles:
-
-
WPG 1814 DB NA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1814 DB WA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
-
-
WPG 1814 PCB NA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1814 PCB WA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
WPG 1815
Wall Plate con conectores para computador y HDMI
- Computador: conector hembra de 15 pines*
- HDMI: un conector HDMI hembra*
*Modelos disponibles:
-
-
WPG 1815 DB NA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1815 DB WA
(conector hembra de 15 pines a conector hembra de 15 pines – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)
-
-
WPG 1815 PCB NA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPG 1815 PCB WA
(conector hembra de 15 pines a circuito impreso con entradas RGB HV – conector HDMI hembra a conector HDMI hembra con ángulo de 90º)

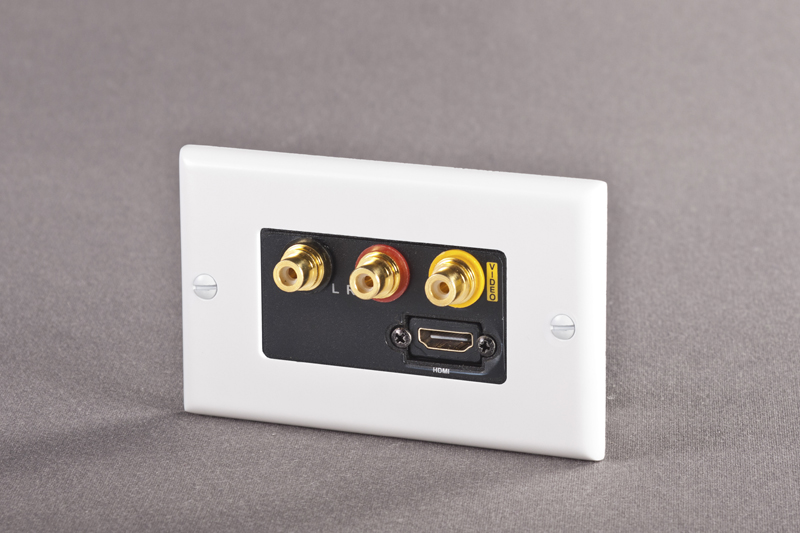

WPG 1816
Wall Plate con conectores HDMI, vídeo y audio estéreo
- HDMI: un conector HDMI hembra sin ángulo
- Vídeo: un conector RCA hembra
- Audio Estéreo: dos conectores RCA hembra
*Modelos disponibles:
-
-
WPG 1816
(frontal y posterior)
WPG 1817
Wall Plate con conectores para computador (VGA), HDMI, video compuesto y audio estéreo
- Computador: conector hembra de 15 pines*.
- HDMI: un conector HDMI hembra.
- Video compuesto: un conector RCA hembra
- Audio Estéreo: Un conector hembra de 3.5 mm de 3 contactos (estéreo).
*Modelos disponibles:
-
-
WPW-1817-DB:
(con un conector hembra de 15 pines a conector hembra de 15 pines)
-
-
WPW-1817-PCB:
(con un conector hembra de 15 pines a circuito impreso con entradas RGBHV)
WPG 1818
Wall Plate con conectores para computador (VGA), HDMI y audio estéreo
- Computador: conector hembra de 15 pines*.
- HDMI: un conector HDMI hembra*.
- Audio estéreo: un conector hembra de 3.5 mm de 3 contactos (estéreo).
*Modelos disponibles:
-
-
WPW-1818-DB-NA:
(con un conector hembra de 15 pines a conector hembra de 15 pines y un conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPW-1818-DB-WA:
(con un conector hembra de 15 pines a conector hembra de 15 pines y un conector HDMI hembra a conector HDMI hembra con ángulo de 90 grados)
-
-
WPW-1818-PCB-NA:
(con un conector hembra de 15 pines a circuito impreso con entradas RGBHV y un conector HDMI hembra a conector HDMI hembra sin ángulo)
-
-
WPW-1818-PCB-WA:
(con un conector hembra de 15 pines a circuito impreso con entradas RGBHV y un conector HDMI hembra a conector HDMI hembra con ángulo de 90 grados)
MFxG
Adaptador para montaje en Drywall y superficies planas
- Sirve para el montaje de los wall plates serie WPG, en drywall o superficies planas sin necesidad de caja
- Construidos en acero inoxidable
